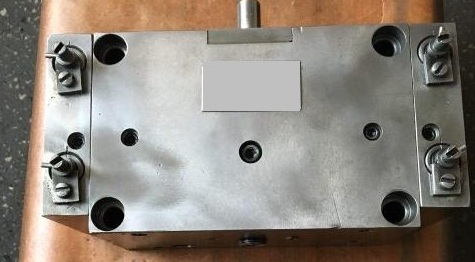

Гидропанель

Описание

Гидропанели применяют для управления циклом работы силовой головки агрегатного станка. В ней скомпонованы основные гидравлические приборы и аппараты, осуществляющие пуск, останов, изменение величины подачи, реверс и т. д. Гидропанели, как правило, унифицированы.

Гидропанели могут дополнительно укомплектовываться стоповым ( с ручным или гидравлическим управлением) и блокировочным (с гидроуправлением) золотниками, которые крепятся к корпусу с низу. Существуют следующие исполнения по схемам:
2Г34-2 — с гидроуправлением стоповым золотником;
3Г34-24М — с трехпозиционным стоповым золотником, имеющим ручное управление;
4Г34-2 — с двухпозиционным стоповым золотником, имеющим ручное управление;
5Г34-2 — с гидроуправляемым двухпозиционным стоповым золотником;
6Г34-24М — с гидроуправляемым двухпозиционным стоповым и трехпозиционным блокировочным золотником.
