Микроволновые датчики движения РДД-03 и РДД-03А

Описание

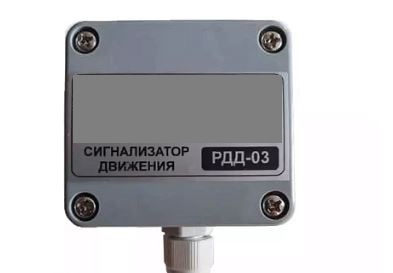

Микроволновые датчики движения РДД-03 и РДД-03А

РДД-03 предназначен для работы в пусковых цепях механизмов: подобно концевому выключателю он соединяется последовательно с нагрузкой (пускателем, клапаном и т. д.). Диапазон рабочих напряжений — от 20 до 250 В постоянного или переменного тока. При наличии движения находится в «замкнутом» состоянии, пропуская через себя ток до 400 мА. При отсутствии движения через установленное время задержки (от 1 до 3 сек.) датчик переходит в «разомкнутое» состояние: ток через нагрузку падает до 3 мА. Начальное состояние РДД-03 – «нормально замкнут», поэтому наличие датчика в цепи управления не влияет на запуск механизма. Прибор защищён от короткого замыкания во внешней цепи.

РДД-03А разработан для применения в автоматизированных системах управления производством. Напряжение питания – от 15 до 27 В постоянного тока. Выходной сигнал – «NPN открытый коллектор». Задержка срабатывания регулируется от 1 до 20 сек., а её тип (на включение, на выключение или симметричная задержка) задаётся встроенным переключателем.
