Микроволновые сигнализаторы уровня РСУ-1Р-2 и РСУ-1Р-2А

Описание

Микроволновые сигнализаторы уровня РСУ-1Р-2 и РСУ-1Р-2А.

Микроволновый сигнализатор уровня РСУ-1Р-2 предназначен для контроля пороговых уровней тяжёлых абразивных неагрессивных сыпучих материалов в самотёке, бункере или его коническом сходе диаметром (шириной) до 8 метров. Применяются как альтернатива радиоизотопным (радиоактивным) датчикам уровня при сильных ударных нагрузках на внутренние стенки бункера (на таких материалах, как гравий, щебень, крупнодисперсная порода и т. д.). Температура контролируемого продукта — от ‑ 40 до + 80 ^ОС.

РСУ-1Р-2  питается от сети переменного тока (~187-242 В, 49-51 Гц),   а РСУ-1Р-2А  – от постоянного напряжения 21-27 В.

Принцип действия сигнализатора основан на ослаблении продуктом уровня радиосигнала, проходящего острым лучом от микроволнового генератора до приёмника, установленных на противоположные стенки бункера. Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала. Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т. д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, «залегание» продукта на сходах и т. д.

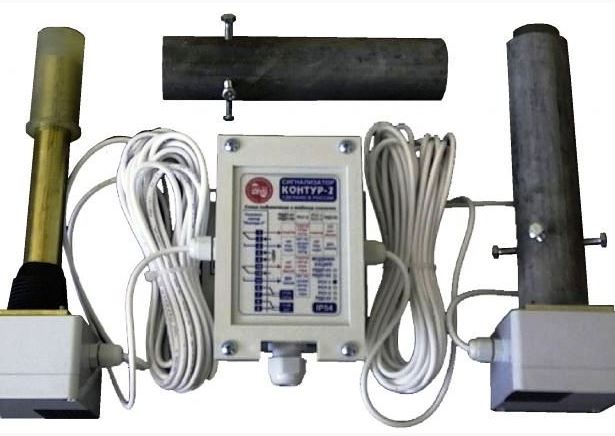

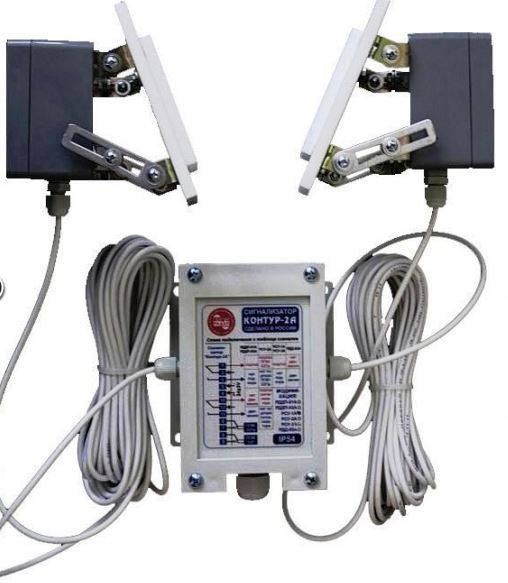

В комплект поставки датчика входят микроволновые генератор ППМ-02ВГ, детектор ППМ-02ВП, вторичный прибор — сигнализатор «Контур-2», а также все необходимые кабели, крепёжные и установочные элементы.

Генератор и детектор имеют одинаковую конструкцию, которая обеспечивает:

1. Возможность установки как на параллельные стенки бункера, так и на его конические сходы. Крепёжная труба может быть приварена к стенке бункера под любым углом.

2. Возможность использовать прибор на бункерах с высокими механическими и ударными нагрузками. Со стороны продукта волновод закрывается стаканом, изготовленным из износостойкого и ударопрочного композита – полиуретана. Толщина дна стакана – 15 мм.

3. Герметичность конструкции (степень защиты корпусов по ГОСТ 14254-96 — IP65).

4. Удобство монтажа – для установки генераторного (детекторного) модуля требуется только одно круглое отверстие диаметром 48-50 мм.

Особенности микроволнового сигнализатора уровня РСУ-1Р-2

•  Выходной сигнал приборов — перекидной контакт реле, способный коммутировать напряжение до 250 В при токе до 2 А.

•  Сигнализаторы содержат встроенное реле времени: время задержки регулируется в диапазоне от 1 до 20 сек.

•  Тип задержки (на включение реле/ на отключение реле/ симметричная) задаётся переключателями внутри прибора.

•  Мощность микроволнового излучения не превышает 0,01 Вт.



Технические характеристики микроволнового датчика уровня РСУ-1Р-2

Максимальное расстояние между генератором и детектором (размер бункера)	8 м
Рабочая частота генератора	от 9,8 до 10,2 ГГц
Напряжение питания сигнализатора «Контур-2»	187 — 242 В, 49 — 51 Гц
Потребляемая мощность, не более	2 Вт
Тип выходного сигнала	перекидной контакт реле
Максимальное напряжение, коммутируемое контактами реле	250 В
Максимальная мощность, коммутируемая контактами реле	500 ВА
Задержка на переключение контактов реле	регулируемая, от 1 до 20 сек.
Задержка	переключаемая (на включение/на отключение/симметричная)
Напряжение питания генератора	9 В
Постоянный ток детектора, не более	1 мА
Постоянная выходная мощность генератора, не более	0,002 Вт
Средняя наработка на отказ, не менее	10000 часов
Средний срок службы, не менее	10 лет
Температура окружающей среды	от -40 до +40 ОС
Температура продукта	от -40 до +80 ОС
Исполнение по ГОСТ 14254-96:
генератора ППМ-02ВГ и детектора ППМ-02ВП	IP65
сигнализатора «Контур-2»	IP54
Масса в упаковке, не более	4,2 кг
Габариты, не более:
сигнализатора «Контур-2»	163х136х90 мм
генератора ППМ-02ВГ и детектора ППМ-02ВП	82х82х260 мм
